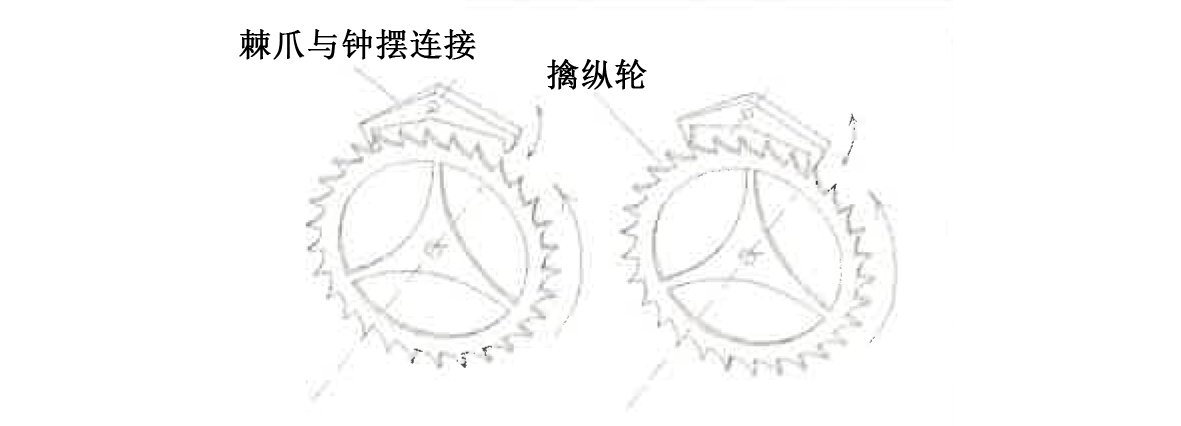

| 擒縱輪的齒沿著棘爪的進出瓦滑過，這需要潤滑油來減少摩擦。油脂會隨著溫度的變化和時間的推移而變稠。這導致了對鐘擺脈沖的不穩定。棘爪的進出瓦也會隨著時間的推移而磨損，進一步影響計時準確。盡管存在這些問題，擒縱機構仍然非?？煽考耙子谥圃?，并繼續被運用于現代機械時鐘。

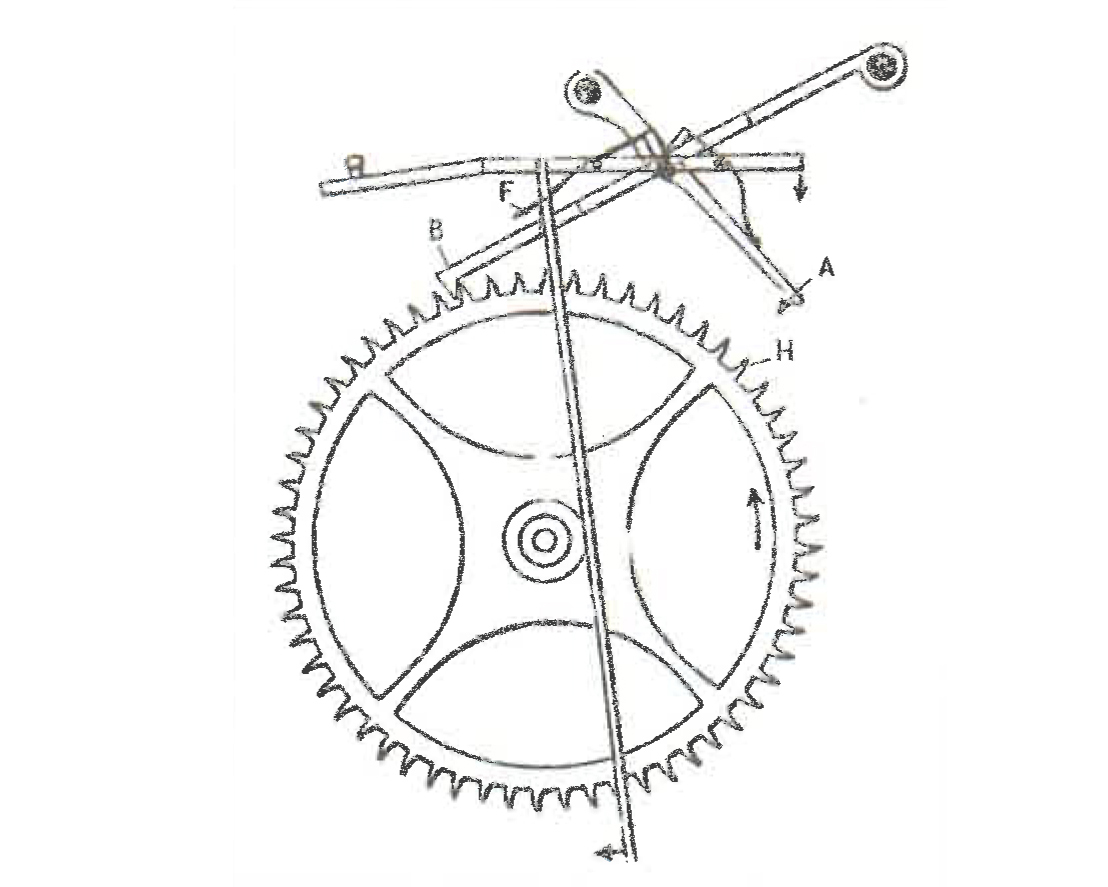

桿 A 和 B 與鐘擺相連接，圖中桿 B正被擒縱輪拉向左邊。然后桿 A 向下移動，最終與齒 H 相遇，這樣就把擒縱輪稍微向后推，釋放出B向上彈，停止在F的位置。在返回時，同樣的動作釋放桿 A，以此類推。
了解擒縱機構運作的最好方法是登錄到上面有蚱蜢擒縱機構動畫的許多互聯網站之一。這個設計，盡管極具原創性，但仍然是一件古怪的東西，也很難制造。在精密鐘擺里，后來被喬治·格雷厄姆簡單得多的直進式擒縱機構所取代。

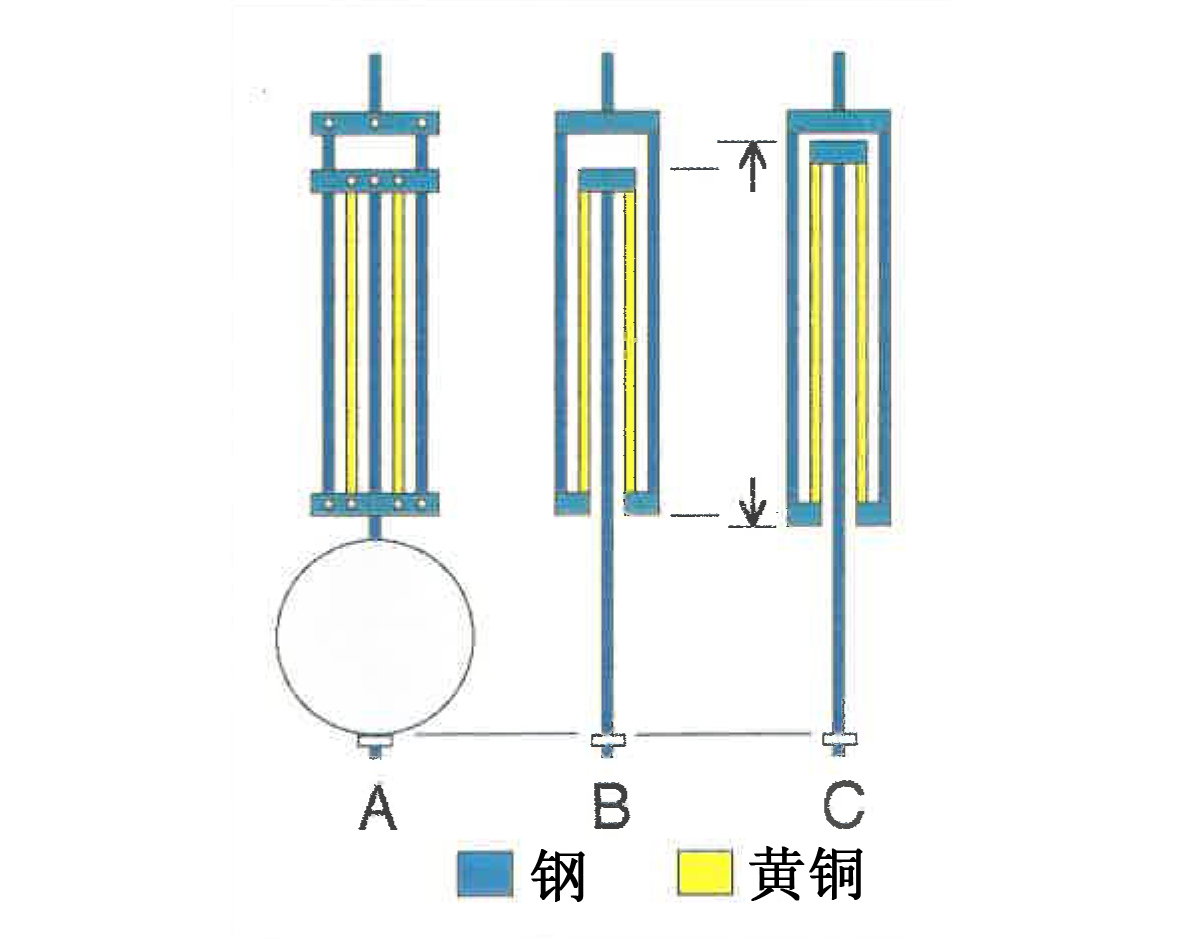

黃銅桿的膨脹速度大約是相同鋼桿的二到三倍。交替的黃銅和鋼桿排列，使鋼桿的向上膨脹與黃銅桿的向下膨脹相抵消，從而使擺長在不同溫度里仍然保持一致。

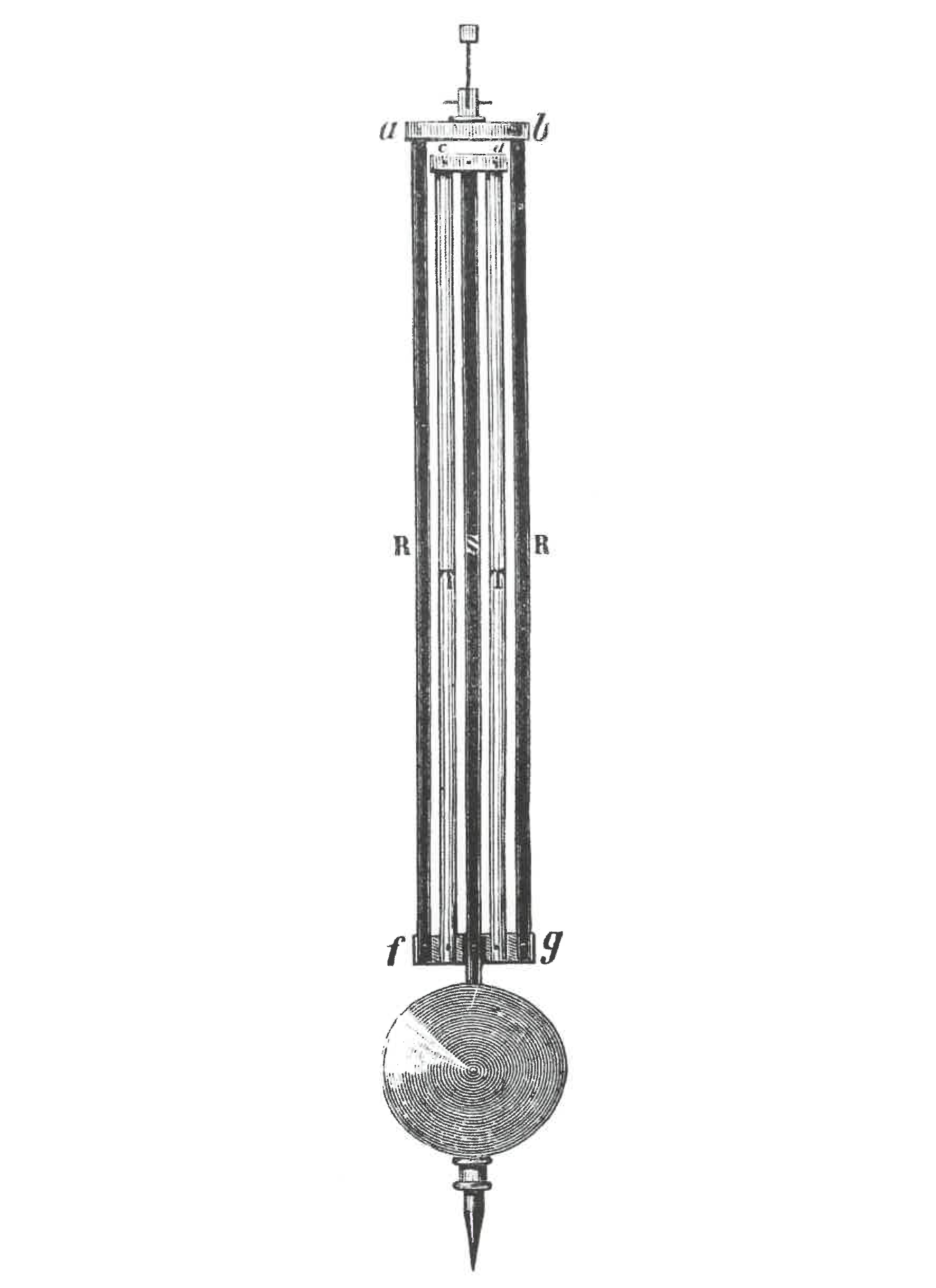

哈里森的齒輪輪系裝有低摩擦軸承，避免了潤滑問題，為擒縱機構提供了非常均勻的動力。1720年代早期，擒縱機構最好的設計是“錨”式。哈里森在他的第一批時鐘里使用了這種裝置，但對它的性能并不滿意，因?yàn)樗幕瑒?dòng)部件需要潤滑，而且容易磨損。哈里森的革命性發明，因其奇特的杠桿組合而被稱為“蚱蜢”擒縱機構，第一次被成功地安裝于他在布洛克斯比公園的馬廄時鐘上。它不需要潤滑，幾乎沒有摩擦。再加上他的齒輪傳動系統提供的均勻動力，哈里森在他想要的精確度方面有了巨大的飛躍。在尋求精確性的過程中，阻礙進展的下一個問題是溫度差。林肯郡的哈里森和倫敦的喬治·格雷厄姆幾乎在同一時間找到了解決問題的不同方法。格雷厄姆用一罐水銀作為擺砣；水銀向上膨脹補償了溫度上升時擺桿向下膨脹，溫度下降時反之亦然。哈里森選擇利用黃銅和鋼鐵之間不同的膨脹系數以一種新奇的方式排列，后來被稱為他的格柵鐘擺。
為了檢查他們的校準鐘的準時情況，哈里森兄弟在他們家一扇窗戶的一角建立了自己的“天文臺”，用來觀察從鄰居家煙囪后面經過的星星。每天晚上，一顆選定的恒星會在某特定點每晚提前3分56秒（太陽時間）通過。哈里森用他自己的時差表把時間轉換成平均時間，以調校他的時鐘。結果很成功；校準鐘顯示每個月的誤差不超過一秒，在接下來的14年里，時鐘的時間都保持在30秒以?xún)?nèi)。于1726年前完成的三臺時鐘，雖然幸存了下來，但是都有不同程度的改裝。除了倫敦科學博物館和市政廳鐘匠公會博物館里的兩件，第三件在2004年的拍賣會上以150多萬美元成交。哈里森晚年完成的另一個校準鐘，其設計指標的是在100天內將時間控制在1秒以?xún)?nèi)，現在由英國皇家天文學會所擁有。

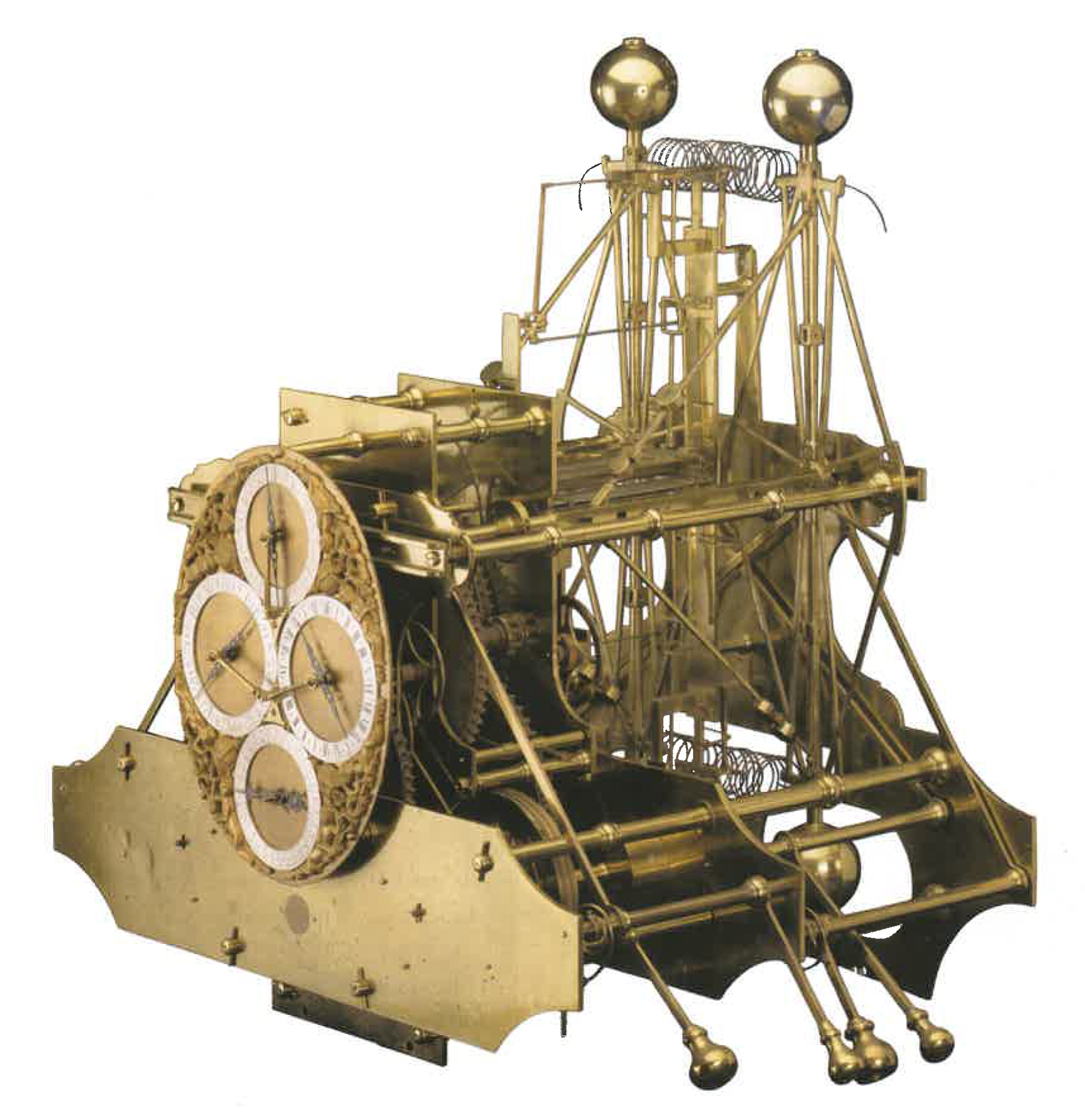

在解決了許多問題之后，哈里森現在開始認真地設計一個航海鐘。當然，他的格柵鐘擺在海上毫無用處，因此需要一個全新的時間控制器。哈里森再一次證明了自己的聰明才智，設計出了更具開創性的作品；1728年，他已經完成了他的計劃，并帶著計劃中的時鐘草圖開始了他的第一次倫敦之旅。他的第一站是皇家天文臺，征求著名皇家天文學家埃德蒙·哈雷博士（Dr Edmund Halley）的意見。
埃德蒙·哈雷博士（Dr Edmund Halley）哈里森很幸運，哈雷已經取代了清教徒式的、易怒的弗拉姆斯蒂德（Flamsteed），一個曾經譴責哈雷酗酒和說臟話的人。哈雷非常清楚地意識到，坐擁眾多天文學家和數學家的經度委員會，不太可能傾向于機械裝置而不是月距法，月距法對他們來說自然更有希望。值得贊揚的是，哈雷公平地聽取了哈里森的意見，并告訴他他的想法給他留下了深刻的印象。他建議他不要直接與委員會接觸，而是把他的想法告訴喬治·格雷厄姆，當代最杰出的鐘表學家，也是皇家學會的會員。這個建議一度讓哈里森感到擔心，因?yàn)楦窭锥蚰吩谠S多方面都是精密時計領域的競爭對手，并利用他的水銀補償鐘擺改進了一種叫做“直進式”的錨式擒縱機構，建造了一系列高精度校準鐘。他應該向這位競爭經度獎的對手透露他的秘密嗎？事實上，哈雷的建議是正確的?！罢\(chéng)實的”喬治·格雷厄姆，貴格會教徒，以慷慨正直著稱，是唯一可能幫助哈里森的人。會面的一開始顯然很糟糕，哈里森后來用他獨一無二的散文風格寫道：開始的時候，我覺得格雷厄姆先生對我的態度非常粗暴，這使我也變得粗暴起來，但是不管怎樣，我們打破了僵局。。。事實上，最后他對我所采取的構思和方法感到非常吃驚。他們花了一整天的時間深入討論，最后格雷厄姆邀請這位年輕人留下來吃晚飯。那天晚上，格雷厄姆成了哈里森的贊助人，慷慨地提供給他一筆200英鎊的無息貸款，足夠他回家并開始他的計時器工作。他們同意接近委員會的最佳時間，是能夠讓他們看到一個臺完整的設備。 |
