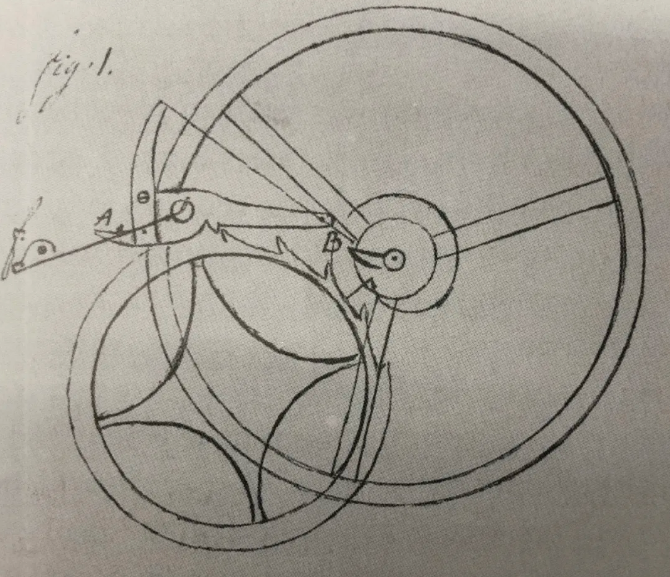

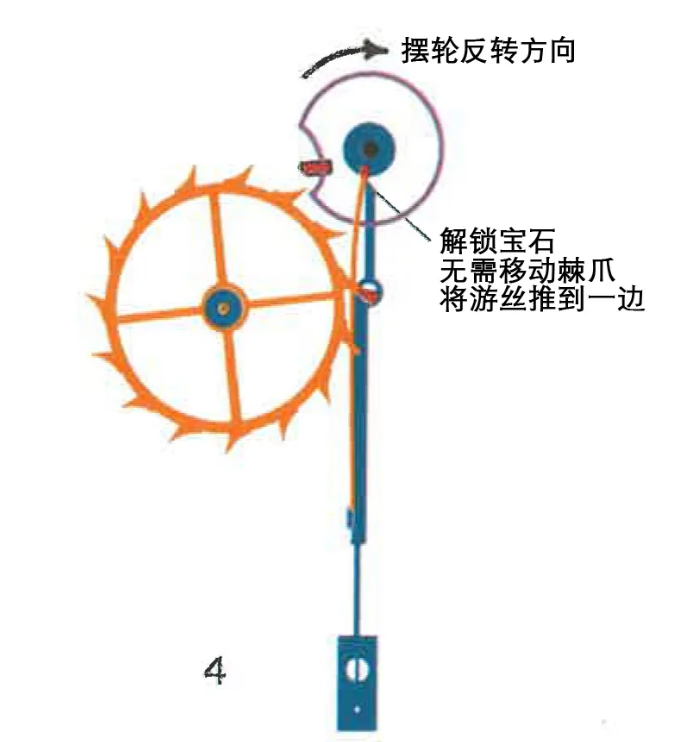

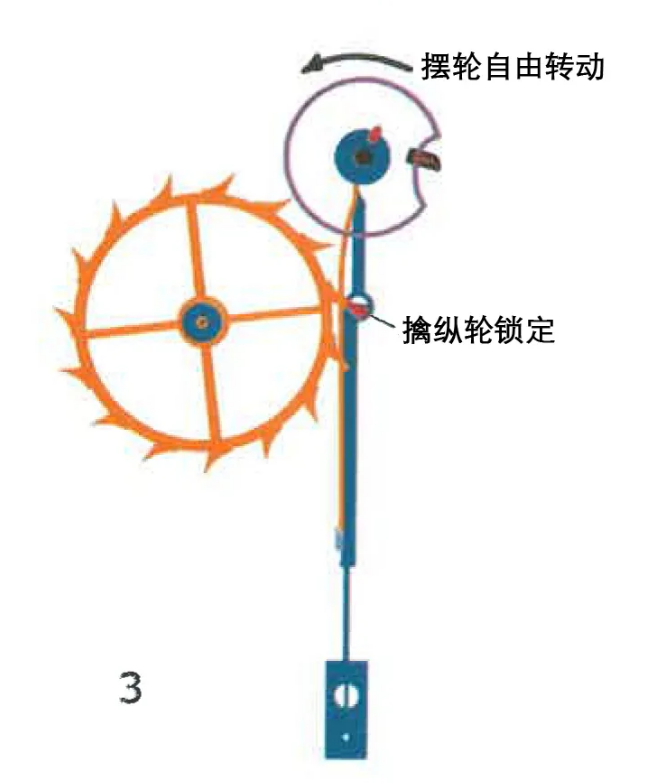

| 困擾航海計時先驅們的關鍵問題正是阻礙所有精密計時器進步的那些問題。兩個要素必須結合在一起：2. 擒縱機構；一種在不影響計時質量的前提下，保持設備運行并計算時間間隔的方法。我們已經看到，到18世紀中葉前，在制造符合這些要求的時鐘方面已取得了巨大的進步。溫度補償鐘擺是一個很好的時間控制器，當受到直進式擒縱機構的驅動時，它使鐘擺在幾乎沒有干擾的情況下運行。每個月可以準確地把時間誤差控制在一秒左右的“校準鐘”（regulator），不只是為天文臺的使用而制造，而且很快出現在豪門大宅和鐘表匠那里。準確的便攜式計時器是一個更困難的問題。哈里森和馬奇的開創性工作表明，帶有某種溫度補償形式的平衡輪可以作為一個合適的時間控制器；然而，他們用來驅動擺輪的擒縱機構實際上是當時表中常用的冕狀擒縱機構發展過來的。這些擒縱機構增加了摩擦力，破壞了平衡輪的計時性能；只有通過增加高度復雜的裝置，這些鐘匠才能成功地在他們的航海計時器上獲得良好的效果?，F(xiàn)在急需的就是在擒縱機構的設計上有所突破，這種擒縱機構給予擺輪一個尖銳的脈沖，然后將其自身完全從平衡輪上分離，使其自由擺動，直到下一個脈沖；一個成功的“自由式”擒縱機構成為航海鐘的必殺技。在18世紀的第三個25年里，法國和英國的先驅成就了“棘爪式”擒縱機構的發展；這是一個簡單、可靠的裝置，加上對補償擺輪的改進，使得可靠的、實惠的航海天文鐘的批量生產成為可能。這款擒縱機構有兩個主要類型，它們的工作方式相同； 不同之處是棘爪的構造。
皮埃爾·勒·羅伊，1717年出生于一個著名的時鐘制造家族，開發了其中第一個“自由式”擒縱機構。早期擒縱機構的問題在于，擺輪不斷與擒縱機構發出脈沖的某些部分持續摩擦接觸。擒縱機構對擺輪的干擾越多，擺輪的工作精度越低；目標是允許擺輪在擺輪彈簧（游絲）的作用下前后自由轉動。構造一個擒縱機構，只在一個瞬間，給擺輪一個動力脈沖然后讓其繼續“自由”運轉，是一個成功航海天文鐘的基本要素。18世紀70年代，馬奇倚靠他的恒力擒縱機構實現了這一目標，然而，正如我們所看到的那樣，這一設計過于復雜，難以落實。勒·羅伊在1766年完成了一個航海計時器，與哈里森和馬奇的設計大相徑庭，在這臺計時器中，他解決了與英國制造者遇到的相同問題，但卻是以他們所回避的本質上的簡單性來解決。

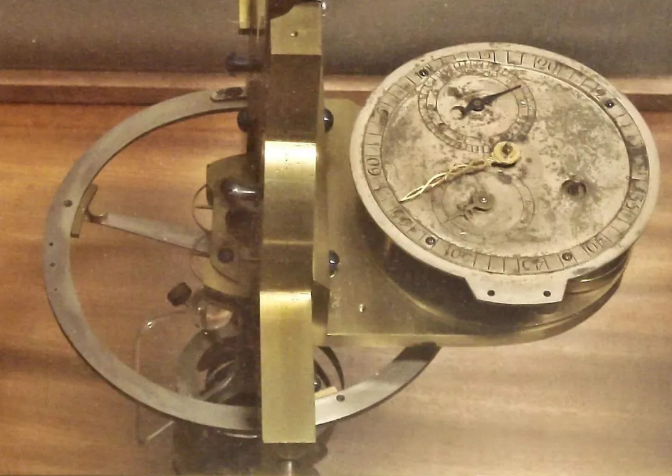

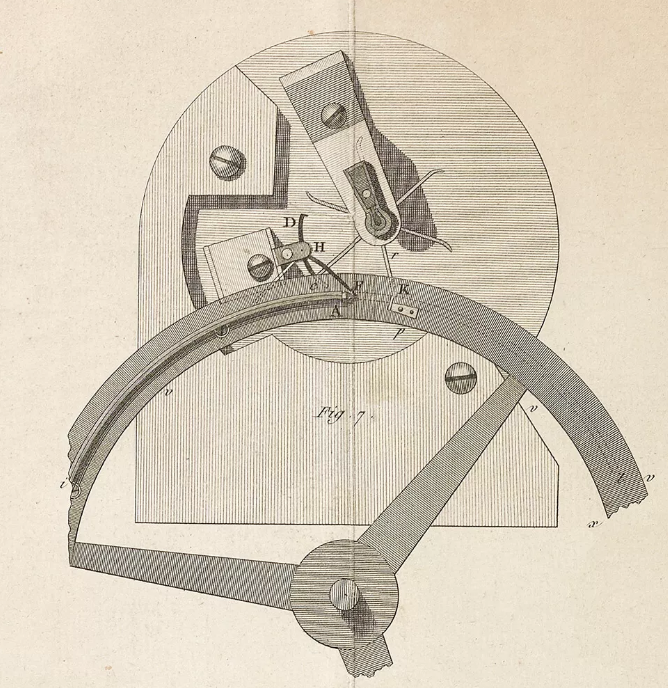

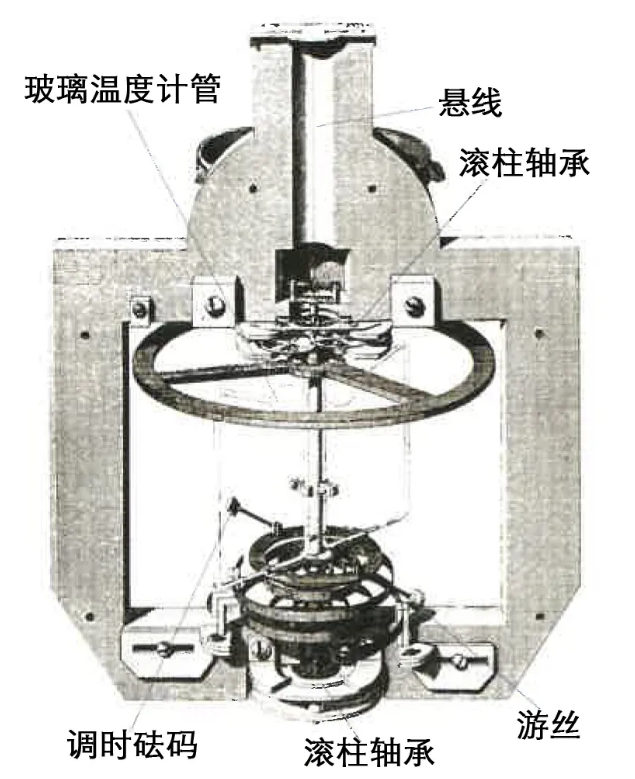

乍一看，勒·羅伊的航海鐘似乎是倒退了一步：它的大型鋼制擺輪，直徑約10厘米，每秒擺動一次，由兩個螺旋式的擺輪游絲控制。他沒有選擇哈里森的快速轉動小型擺輪概念，這種擺輪受海上劇烈顛簸的影響較小。擺輪尺寸大的一個原因是實現溫度補償?shù)乃y和酒精溫度計管被連接在擺輪上，這是一個非常有效但相當脆弱的系統。擺輪懸掛在一段承受其重量的鋼絲上；樞軸在抗摩擦滾柱中運行，與哈里森使用的類似。與擺輪相比，這個革命性的脈沖系統顯得相形見絀，極其簡單，它由一個主發條和四個齒輪組成，驅動“自由式”擒縱機構的兩個部件。每次交替擺動時，擒縱輪都會直接向擺輪的邊緣發出脈沖，除此之外，擺輪幾乎完全不受干擾。這臺計時器與哈里森和馬奇的計時器形成鮮明對比。英國的先驅者們以現有的表為出發點，運用巧妙但高度復雜的方法來改進其性能，從而取得了優異的成績。另一方面，勒·羅伊通過解決計時的基本問題，而不是試圖改進現有技術，從而實現了巨大的飛躍。正是他的成功設計為制造真正實用的航海天文鐘指明了方向。
法國科學院為一臺成功的航海計時器提供了獎項，勒·羅伊以他的原作與第二臺一模一樣的復制品計時器參賽。1767年，幾臺計時器被安排在從勒阿弗爾（Le Havre）啟航的“曙光”（Aurore）號游艇上進行競爭性實測。勒·羅伊乘坐驛站馬車前往港口的旅程非常艱難，以至于其中一臺鐘的擺輪懸架彈簧斷裂；他用當?shù)刭徺I的大鍵琴絲匆忙修復后，它又恢復了工作。到了測試的時候，所有其他鐘匠都退出了，只剩下勒·羅伊一個參賽者。盡管缺乏競爭，它還是決定允許勒·羅伊帶上這兩臺航海鐘進行航行測試。這次海試是一次為期三個月的沿海岸航行，在各個港口檢查時鐘的計時情況。結果非常令人鼓舞：總的來說，時鐘每天的誤差不超過1.5秒，只有一天第一個計時器顯示的誤差為5.5秒。第二次海試安排在1768年，乘坐I’ Enjouee護衛艦橫渡大西洋，前往紐芬蘭（Newfoundland）。結果也很好，足以說服科學院把獎項頒給勒·羅伊，盡管他們評論說，由于計時器在其中一次試驗中的一天突然走快11秒，所以還沒有達到預期的完美程度。1771年，又安排了一場比賽，勒·羅伊同樣用了兩個計時器參賽；這次還有另外兩個參賽者。他們那兩臺機器都失敗了，勒羅伊再次獲獎，盡管事實上他的其中一個計時器在船只撞到礁石時溫度計壞了，使它在余下的航程中完全無法工作。勒·羅伊曾多次嘗試改進他的計時器，但是，他最終放棄了這些實驗，回到了他的早期設計上，他似乎認為這是無法再改進的。他在1784年去世前不久開始研發一臺新機器，但沒有留下任何細節。在他的一生中，勒·羅伊沒有得到他應得的表彰；他的突破，特別是在擒縱機構設計方面，很快就被他的后繼者所采用，他們開發了下一代實用可靠的航海天文鐘。費迪南·貝爾圖德（Ferdinand Berthoud）于1729年出生于瑞士的納沙泰爾（Neuchatel）。他表現出非凡的機械能力，并于1745年被派往巴黎學習鐘表制造。他的能力很快得到認可，并迅速成為行業中的頂尖人物，并在法國永久定居。他對航海計時器的興趣始于1760年代，并于1763年制造了他的第一臺航海鐘。這臺機器在很大程度上要歸功于哈里森早期的工作，而且設計相當粗糙。這是一系列設計不斷變化的計時器中的第一個，它試驗了不同形式的擒縱機構和溫度補償。貝爾圖德逐漸放棄了困擾他早期設計的復雜因素，到1770年代早期，他采用了一種自由式擒縱機構，這充分顯示了勒·羅伊的影響力。
費迪南·貝爾圖德（Ferdinand Berthoud）
1770年代和1780年代之間，貝爾圖德和英國的約翰·阿諾德（John Arnold），托馬斯·恩肖（Thomas Earnshaw）幾乎同時進行了進一步的實驗，通常很難給予這些制造者中的任何一位在關鍵發展中的領先。不無道理，有人認為，有幾個發明都是由兩國獨立研發出來的。到了1780年代，貝爾圖德已制造出發展成熟的航海天文鐘，其設計與英國的阿諾德和恩肖所制造的相似。

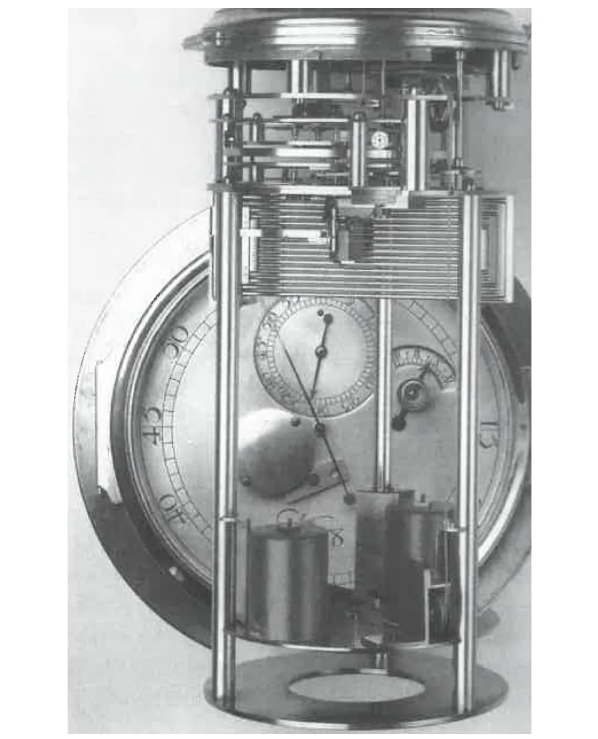

圖中所示的機器有一種改進型的鎖簧式棘爪擒縱機構，它對擺輪的脈沖不是在它的輪緣，而是在一個“滾軸”上，一個安裝在擺輪正下方的圓盤。通過將兩條雙金屬條直接安裝在擺輪上，并通過將砝碼移入移出來改變擺輪的重心（補償了擺輪游絲的彈性變化），從而提高了溫度補償?shù)男Ч?；這種裝置比勒·羅伊使用的嬌弱玻璃溫度計管更加堅固可靠。在所有偉大的鐘表大師中，費迪南德·貝爾索德（Ferdinand Berthoud）無疑是最多產的作家，他出版了許多關于航海計時器構造的重要著作，以及大量關于他實驗的筆記，這些筆記都附有豐富的插圖說明。到1807年他去世時，他已經制造了超過70臺航海天文鐘。他不斷地試驗和改進他的設計，他后期的機器與19世紀的標準航海天文鐘幾乎沒有什么不同。貝爾圖德的侄子路易斯（Louis）繼承了家族事業；他在27年的時間里，以他叔叔后期的機器為藍本，制造了大約150臺航海天文鐘。1799年，他因制造了一臺顯示十進制（“共和”時間）的航海天文鐘而獲獎。后來，他被波拿巴（Bonaparte ）授予每年10,000法郎的退休金，條件是他要培養五名學生學習制作航海天文鐘的工藝。 |
